產品簡介：

       智能無源濾波補償裝置將電容器、電抗器與智能管理終端（GRT-MB660）有機結合，采用模塊化架構及一體化功能設計，在滿足功率因數提升、特定次諧波濾除要求的基礎上，還兼具了電容器狀態監測（溫度和容量）與就地保護，以及變壓器二次側電力監控和電能質量監測功能。GRT-MB660將所采集的狀態監測、保護告警、電力監控、電能質量監測等數據通過有線/無線通信方式便捷的上傳至遠端的云數據中心，并基于B/S架構實現面向用戶的信息發布管理，有效提高配電系統的自動化和管理水平，實現智能運維，為保障供電質量、提高電網安全和運行效率提供有效支撐，在傳統無功補償領域?yàn)橛脩籼峁┤娴脑鲋捣?wù)。

       無源調諧濾波補償裝置主要由濾波電容器串聯調諧電抗器組成。

       無源調諧濾波補償裝置中，電容器容量是依據基波頻率時系統所需補償?shù)臒o功功率來配置；而電抗器電感值的選擇是依據在諧波頻率時，電抗器能與電容器構成串聯諧振回路，使裝置對于特定頻率的諧波呈現為低阻抗，從而吸收一部分的諧波電流。

       典型的無源調諧濾波補償裝置有：7%調諧濾波電容器組、14%調諧濾波電容器組、3次無源濾波器，5次無源濾波器，7次無源濾波器等。

       無源調諧濾波補償裝置，可以安全進行無功功率補償，避免諧波諧振放大，同時抑制及濾除特定頻率的諧波。

主要功能：

• 在基波頻率下，進行無功補償，提高功率因數

• 在諧波頻率下，形成低阻抗回路，吸收諧波電流

特點：

• 適用于大多數常規負荷

• 結構簡單、安全可靠

• 性價比高

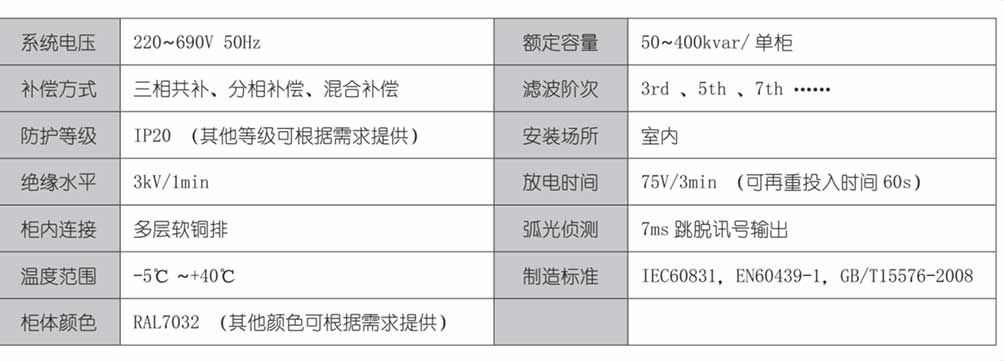

技術參數：
